77、柔性管道溝槽回填

　　1）回填前，檢查管道有無損傷或變形，有損傷的管道應修復或更換。

　　2）管內徑大于800mm的柔性管道，回填施工時應在管內設有豎向支撐。

　　3）管道回填時間宜在一晝夜中氣溫最低時段。

　　4）管道半徑以下回填時應采取防止管道上浮、位移的措施。

　　5）管道隱蔽竣工驗收合格后應立即回填至管頂以上1倍管徑的高度。

　　6）溝槽回填從管底基礎部位開始到管頂以上0.5m范圍內，必須用人工回填、嚴禁用機械推土回填。

　　7）管頂0.5m以上部位的回填，可采用機械從管道軸線兩側同時回填、夯實或碾壓。

　　8）回填前應排除溝槽積水，不得回填淤泥、有機物及凍土，回填土中不應含有石塊、磚及其他雜硬帶有棱角的大塊物體。

　　9）回填時應分層對稱回填、夯實以確保管道及檢查井不產生位移。

　　10）回填土的含水量，應按回填材料和采用的壓實工具控制在最佳含水量附近。

　　11）回填土的面層虛鋪厚度，應按采用的壓實工具和要求的密實度確定。對常用的壓實工具，虛鋪厚度可按表2K315013-3中的數值選用。

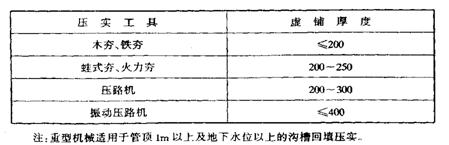

　　回填土每層虛鋪厚度表2K315013-3

　　12）設計管基支承角2α范圍內應用中粗砂回填，不得用溝槽土回填。

　　13）對車行道下的管道或位于軟土地層以及低洼、沼澤、地下水位高的地區的管道，溝槽回填應先用中粗砂將管底腋角部位填充密實后，再用中粗砂或石屑等材料分層回填至管頂以上500mm；再往上可回填良質土。

　　14）回填至設計高程時，應在12～24h內測量并記錄管道變形率，管道變形率應符合設計要求；設計無要求時，不應超過3%.3%＜變形率≤5%時，應采取下列處理措施：

　?。?）挖出回填材料至露出管徑85%處，管道周圍內應人工挖掘，以避免損傷管壁；

　?。?）挖出管道局部有損傷時，應進行修復或更換；

　?。?）重新夯實管道底部的回填材料；

　?。?）選用適合回填材料按上述要求重新回填施工，直至設計高程；

　?。?）重新檢測管道變形率。

　　變形率超過5%時，應挖出管道，并會同設計單位研究處理。

　　78、熱力管道在零度以下的氣溫中焊接，應符合的規定

　?、徘宄艿郎系谋?、霜、雪。

　?、圃诠ぷ鲌龅刈龊梅里L、防雪措施。

　?、穷A熱溫度可根據焊接工藝制定；焊接時，應保證焊縫自由收縮和防止焊口的加速冷卻。

　　⑷應在焊口兩側50mm范圍內對焊件進行預熱。

　　⑸在焊縫未完全冷卻之前，不得在焊縫部位進行敲打。

　　79、熱力管道閥門安裝應符合的規定

　　1）按設計要求校對型號，外觀檢查應無缺陷、開閉靈活。

　　2）清除閥口的封閉物及其他雜物。

　　3）閥門的開關手輪應放在便于操作的位置；水平安裝的閘閥、截止閥的閥桿應處于上半周范圍內。

　　4）當閥門與管道以法蘭或螺紋方式連接時，閥門應在關閉狀態下安裝；當閥門與管道以焊接方式連接時，閥門不得關閉。

　　5）有安裝方向的閥門應按要求進行安裝，有開關程度指示標志的應準確。

　　6）并排安裝的閥門應整齊、美觀、便于操作。

　　7）閥門運輸?shù)跹b時，應平穩起吊和安放，不得用閥門手輪作為吊裝的承重點，不得損壞閥門，已安裝就位的閥門應防止重物撞擊。

　　8）水平管道上的閥門，其閥桿及傳動裝置應按設計規定安裝，動作應靈活。

　　9）焊接蝶閥應符合下列要求：

　?、砰y板的軸應安裝在水平方向上，軸與水平面的最大夾角不應大于60°，嚴禁垂直安裝。

　?、坪附影惭b時，焊機地線應搭在同側焊口的鋼管上。

　　⑶安裝在立管上時，焊接前應向已關閉的閥板上方注入深100mm以上的水。

　?、群附油瓿珊?，進行2次或3次完全的開啟以證明閥門是否能正常工作。

　　10）焊接球閥應符合下列要求：

　?、徘蜷y焊接過程中要進行冷卻。

　?、魄蜷y安裝焊接時球閥應打開。

　　⑶閥門在焊接完成后應降溫后才能投入使用。

　　80、熱力管道保溫層施工規定

　　1）當保溫層厚度超過100mm時，應分為兩層或多層逐層施工。

　　2）保溫棉氈、墊的保溫厚度和密度應均勻，外形應規整，密度應符合設計要求。

　　3）瓦塊式保溫制品的拼縫寬度不得大于5mm.縫隙用石棉灰膠泥填滿，并砌嚴密，瓦塊內應抹3～5mm厚的石棉灰膠泥層，且施工時應錯縫。當使用2層以上的保溫制品時，同層應錯縫，里外層應壓縫，其搭接長度不應小于50mm.每塊瓦應有2道鍍鋅鋼絲或箍帶扎緊，不得采用螺旋形捆扎方法。

　　4）各種支架及管道設備等部位，在保溫時應預留出一定間隙，保溫結構不得妨礙支架的滑動和設備的正常運行。

　　5）管道端部或有盲板的部位應敷設保溫層。

　　81、熱力管網的分類

　?、灏礋崦椒N類

　　1）蒸汽熱網可分為：高壓、中壓、低壓蒸汽熱網。

　　2）熱水熱網

　　⑴高溫熱水熱網：t≥100℃；

　?、频蜏責崴疅峋W(wǎng)：t≤95℃。

　?、姘此幍匚?/p>

　　1）一級管網：從熱源至熱力站的供回水管網。

　　2）二級管網：從熱力站到用戶的供回水管網。

　　㈢按敷設方式

　　1）地溝敷設可分為：通行地溝、半通行地溝、不通行地溝。

　　2）架空敷設可分為：高支架、中支架、低支架。

　　3）直埋敷設：管道直接埋設在地下，無管溝。

　?、璋聪到y(tǒng)形式

　　1）閉式系統：一次熱網與二次熱網采用換熱器連接，一次熱網熱媒損失很小，但中間設備多，實際使用較廣泛。

　　2）開式系統：直接消耗一次熱媒，中間設備極少，但一次熱媒補充量大。

　?、?、按供回分類

　　1）供水管（汽網時：供汽管）：從熱源至熱用戶（或熱力站）的管道。

　　2）回水管（汽網時：凝水管）：從熱用戶（或熱力站）回至熱源的管道。
