室外供熱管道的布置與敷設

1.管道的布置直埋管道在車行道下0.8～1.2m，在非機動車道0.6m左右。

管頂覆土深度一般不小于0.3m，以避免直接承受地面作用力。

2.室外采暖管道的敷設室外采暖管道敷設方式有：管溝敷設、埋地敷設和架空敷設三種。

1）管溝敷設地溝又分為：不通行地溝、半通行地溝和通行地溝。

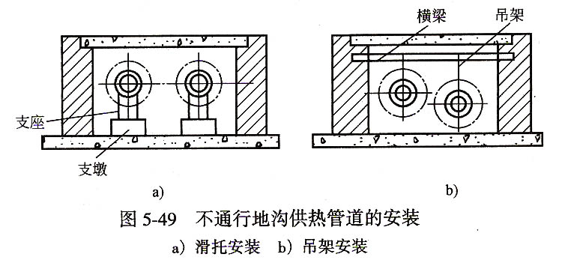

不通行地溝敷設地溝高度小于1.0m.適合于維護工作量不大的焊接的蒸汽或熱水管道。

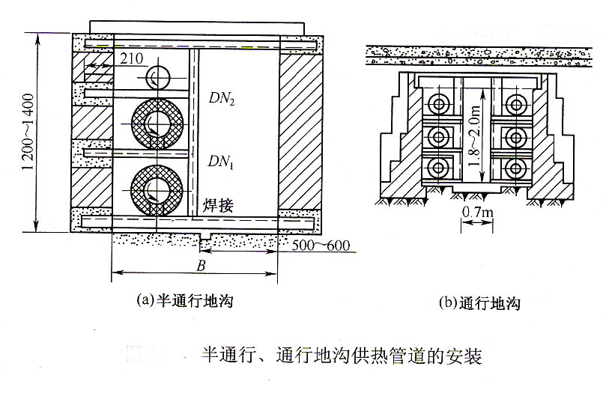

半通行地溝敷設 地溝高度1.2～1.4m，寬度0.5～0.6m.適用于管道需要地溝敷設，又不能掘開路面進行檢修、管道較少的場所。

通行地溝敷設 地溝高度1.8～2.0m，寬度0.7m.地溝內應有檢修孔、照明、排水和通風設施。

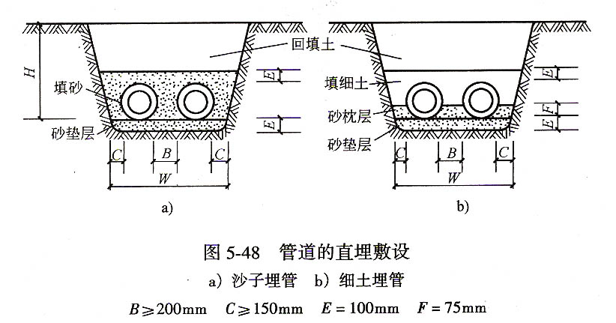

2）埋地敷設將管道直接埋于地下。比較經濟。適用于地下水位較低，土質不下沉，土壤不帶腐蝕性切不很潮濕的地區。

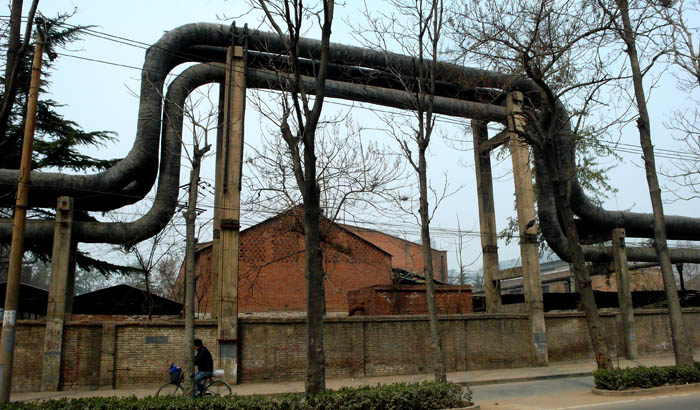

3）架空敷設按照支架高度不同，分為：

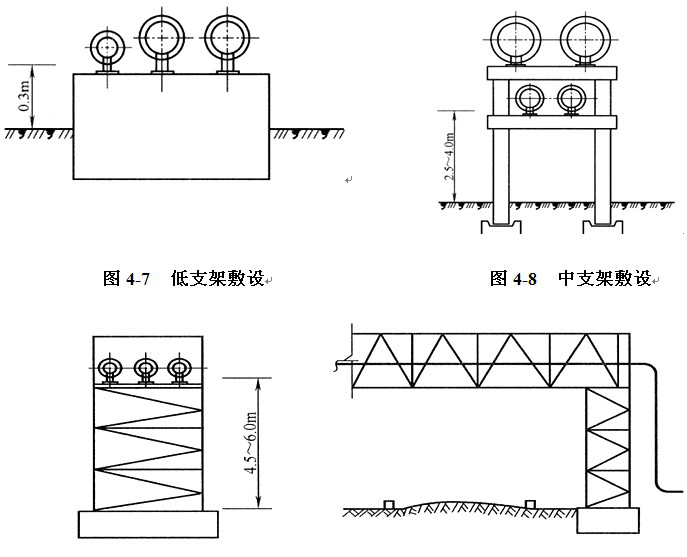

低支架敷設，沿工廠圍墻或平行于公路、鐵路布線。低支架上管道保溫層的底部與地面間的凈距離通常為0.5~1.0m；

中支架敷設，在行人頻繁處，可采用中支架敷設，中支架的凈空高度為2.5~4.0m；

高支架敷設，在跨越公路或鐵路時，可采用高支架敷設，高支架凈空高度為4.5~6.0m。
