工程量計算題(本題共20分,計算保留2位小數)。

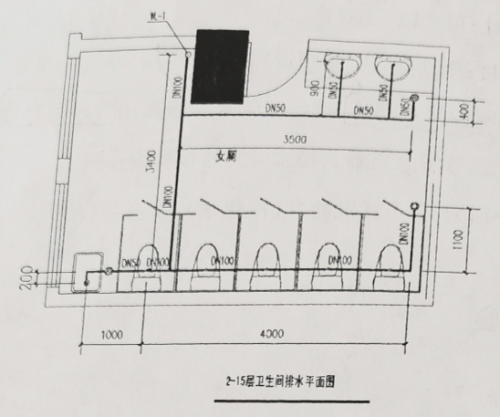

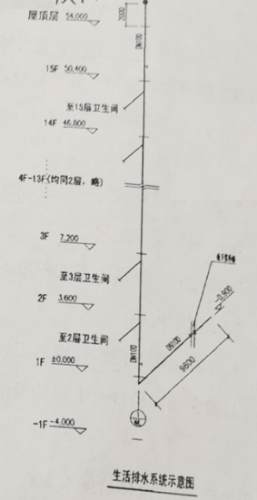

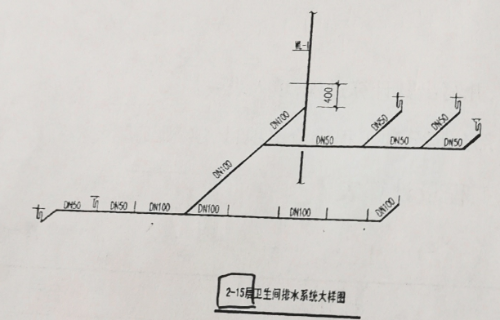

如圖所示為某辦公樓衛生間部分排水系統圖及平面圖。試根據說明、系統圖,平面圖《通用安裝工程工程量計算規范》GB50856-2013和我省現行計價體據的關規定,用國標清單計價法完成工程量計算及國標清單編制。

說明

1.本工程采用相對標高,單位以 “m”計，尺寸以 “mm”計

2.排水管采用UPVC塑料排水管,粘接，排水立管穿樓板設置阻火圈

3.排水管道穿屋面地下室外墻采用鋼性防水套管;排水立管穿樓板采用普通鋼套管(鋼套圈規格按相應排水管公稱管徑放大二號考慮);器具排水管穿樓板預留孔洞。

4.本工程采用陶瓷衛生器具,選型分別為：臺下式洗臉盆(冷熱水)、洗滌盆(單嘴)、分體水箱坐式大便器。

5.排水管道安裝完畢后進行灌水試驗。

6.一層不設衛生間。

7.埋地管道挖填土方工程量不計

完成以下內容

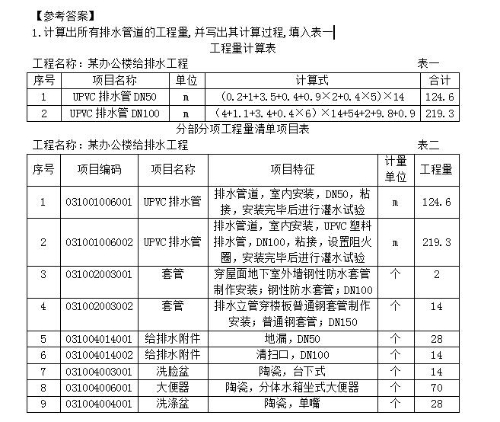

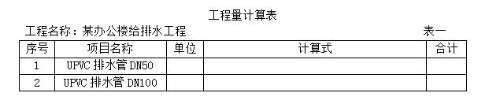

1.計算出所有排水管道的工程量,并寫出其計算過程,填入表一

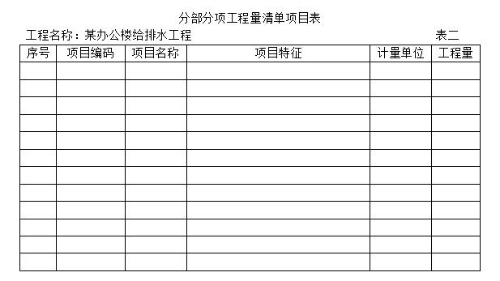

2.編制出本給排水工程涉及的全部分部分項工程量清單項目,填入表二
