三、計算題（60分）

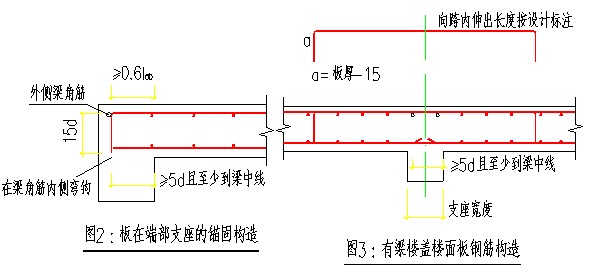

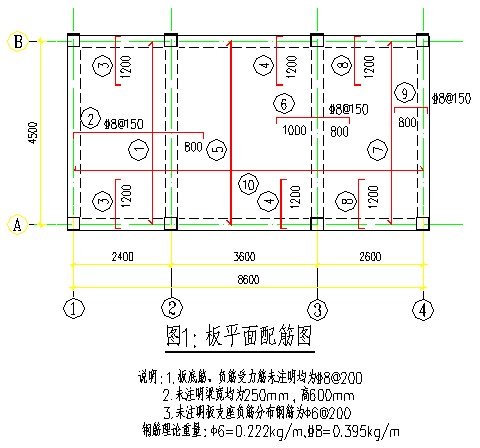

　　某現澆C25砼有梁板樓板平面配筋圖（如圖1所示），請根據《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土框架、剪力墻、梁、板）》（國家建筑標準設計圖集11G101-1）有關構造要求（如圖2、圖3所示），以及本題給定條件，計算該樓面板鋼筋總用量，其中板厚100 mm，鋼筋保護層厚度15mm，鋼筋錨固長度lab=35d；板底部設置雙向受力筋，板支座上部非貫通縱筋原位標注值為支座中線向跨內的伸出長度；板受力筋排列根數為=[（L-100mm）/設計間距]+1，其中L為梁間板凈長；分布筋長度為軸線間距離，分布筋根數為布筋范圍除以板筋間距。板筋計算根數時如有小數時，均為向上取整計算根數，（如4.1取5根）。鋼筋長度計算保留三位小數；重量保留兩位小數。溫度筋、馬凳筋等不計。

　　鋼筋用量計算表

　　【建設工程教育網答案解析】

　　計算過程：

　　1號筋： 8@200 底筋

　　長度：4500mmA-B軸線距離

　　根數：（2400 1-2軸線距離-125×2梁寬-100起步距離）/200+1=12根

　　2號筋 8@200 負筋受力筋

　　長度：2400 1-2軸線距離-125梁寬+0.6lab+15d端支座錨固長度+800延伸長度+100-15板厚彎鉤=3448mm

　　根數：（4500A-B軸線距離-125×2梁寬-100起步距離）/150+1=29根

　　C 6@200 分布筋1

　　長度：4500 A-B軸線距離

　　根數：（2400 1-2軸線距離-250梁寬）/200=11根

　　C 6@200 分布筋2

　　長度：4500 A-B軸線距離

　　根數：（ 800延伸長度-125梁寬）/200=4根

　　3號筋 8@200 端支座負筋

　　長度：1200延伸長度-125梁寬+0.6lab+15d端支座錨固長度+100-15板厚彎鉤=1448mm

　　根數：[（2400 1-2軸線距離-125×2梁寬-100起步距離）/200+1]×2=24根

　　C 6@200 分布筋

　　用2號筋代替，不計

　　4號筋 8@200 支座負筋

　　長度：1200延伸長度-125梁寬+0.6lab+15d端支座錨固長度+100-15板厚彎鉤=1448mm

　　根數：[（3600 2-3軸線距離-125×2梁寬-100起步距離）/200+1]×2=36根

　　C 6@200 分布筋

　　長度：3600mm 2-3軸線距離

　　根數：（1200-125梁寬）/200×2=12根

　　5號筋 8@200 底筋

　　長度：4500mm A-B軸線距離

　　根數：（3600 2-3軸線距離-125×2梁寬-100起步距離）/200+1=18根

　　6號筋 8@150 支座負筋

　　長度：1000+800延伸長度+（100-15）×2板厚彎鉤=1970mm

　　根數：（4500 A-B軸線距離-125×2梁寬-100起步距離）/150+1=29根

　　C 6@200 分布筋1

　　長度：4500 A-B軸線距離

　　根數：（1000-125梁寬）/200=5根

　　C 6@200 分布筋2

　　長度：4500 A-B軸線距離

　　根數：（800-125梁寬）/200=4根

　　7號筋 8@200 底筋

　　長度：4500mm A-B軸線距離

　　根數：（2600 3-4軸線距離-125×2梁寬-100起步距離）/200+1=13根

　　8號筋 8@200 支座負筋

　　長度：1200延伸長度+-125梁寬+0.6lab+15d端支座錨固長度+100-15板厚彎鉤=1448mm

　　根數：[（2600 3-4軸線距離-125×2梁寬-100起步距離）/200+1] ×2=26根

　　C 6@200 分布筋

　　長度：2600mm 3-4軸線距離-m

　　根數：【（1200-125）/200】×2=12根

　　9號筋 8@150 支座負筋

　　長度：800延伸長度-125梁寬+0.6lab+15d +端支座錨固長度+100-15板厚彎鉤=1048mm

　　根數：（4500 A-B軸線距離-125×2梁寬-100起步距離）/150+1=29根

　　C 6@200 分布筋

　　長度：4500 A-B軸線距離mm

　　根數：（800-125梁寬）/200=4根

　　10號筋 8@200 底筋

　　長度：2400+3600+2600=8600mm 1-4軸線距離

　　根數：（4500 A-B軸線距離-125×2梁寬-100起步距離）/200+1=22根
