3．混凝土密實成型

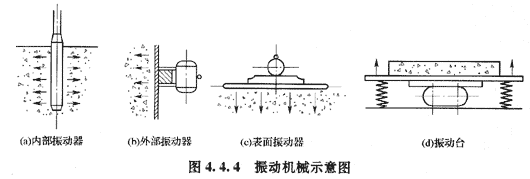

　　（1）混凝土振動密實成型。用于振動搗實混凝土拌和物的振動器按其工作方式可分為內部振動器、外部振動器、表面振動器和振動臺四種（圖4.4.4）

　　內部振動器又稱插入式振動器，其工作部分是一棒狀空心圓柱體，內部裝有偏心振子，在電動機帶動下產生高速轉動而產生高頻微幅的振動。內部振動器適用于基礎、柱、梁、墻等深度或厚度較大的結構構件的混凝土搗實。

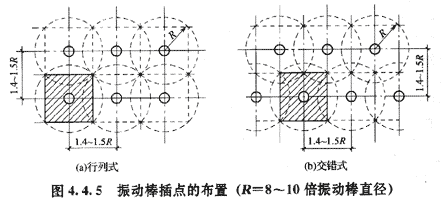

　　使用內部振動器時，要使振動棒垂直插入混凝土中，為使上下層混凝土結合成整體，振動棒插入下層尚未初凝的混凝土中50～100mm.振搗時要“快插慢拔”。快插是為了防止先將表面混凝土振實而造成分層離析；慢拔是為了使混凝土來得及填滿振動棒拔出時所形成的空洞。振搗棒各插點的間距應該均勻，對普通混凝土插點間距不大于有效作用半徑的1.5倍，對輕骨料混凝土插點間距不大于1.0倍。振搗棒移動方式有行列式和交錯式兩種（見圖4.4.5）每個插點的振搗時間一般為20～30s。振搗棒與模板的距離不應大于其作用半徑的0.5倍，并應避免碰撞鋼筋、模板、芯管、預埋件等。

　　表面振動器又稱平板振動器，是由帶偏心塊的電動機和平板等組成。表面振動器是放在混凝土表面進行振搗，適用于振搗樓板、地面和薄殼等薄壁構件。當采用表面振動器時，要求振動器的平板與混凝土保持接觸，其移動間距應保證振動器的平板能覆蓋已振實部分的邊緣，應相互搭接30～50mm，以保證銜接處混凝土的密實。最好振搗兩遍，兩遍方向互相垂直。第一遍主要使混凝土密實，第二遍主要使混凝土表面平整。每一位置的延續時間一般為25～40s，以混凝土表面均勻出現浮漿為準。

　　外部振動器又稱附著式振動器，它是直接固定在模板上，利用帶偏心塊的振動器產生的振動通過模板傳遞給混凝土拌和物，達到振實目的。適用于振搗斷面較小或鋼筋較密的柱、梁、墻等構件。使用外部振動器時，應考慮其有效作用范圍約1～1.5m，作用深度約250mm。當構件尺寸較厚時，需在構件兩側安設振動器同時進行振動。當鋼筋配置較密和構件斷面較深較窄時，亦可采取邊澆筑邊振動的方法。

　　振動臺是混凝土預制構件廠中的固定生產設備，用于振實預制構件。

　　（2）混凝土真空作業法。混凝土真空作業法是指借助于真空負壓，將水從剛澆筑成型的混凝土拌和物中吸㈩，同時使混凝土拌和物密實的一種成型方法。按真空作業的方式，分為表面真空作業和內部真空作業。表面真空作業是在混凝土構件的上、下表面或側面布置真空腔進行吸水。上表面真空作業適用于樓板、預制混凝土平板、道路、機場跑道等；下表面真空作業適用于薄殼、隧道頂板等；墻壁、水池、橋墩等則宜用側表面真空作業。有時還可將上述幾種方法結合使用。
