e固定在建筑結構上的管道支、吊架，不得影響結構的安全。管道穿越墻體或樓板處應設鋼制套管，管道接口不得置于套管內，鋼制套管應與墻體飾面或樓板底部平齊，上部應高出樓層地面20-50㎜，并不得將套管作為管道支撐。保溫管道與套管四周間隙應使用不燃絕熱材料堵塞緊密。

　　檢查數量：系統全數檢查。每個系統管道、部件數量抽查10%，且不得少于5件。

　　檢查方法：尺量、觀察檢查，旁站或查閱試驗記錄、隱蔽工程記錄。

　　7.1.3 管道系統安裝完畢，外觀檢查合格后，應按設計要求進行水壓試驗。當設計無要求時，應符合下列規定：

　　a冷熱水、冷卻水系統的試驗壓力，當工作壓力小于等于1.0Mpa時，為1.5倍工作壓力，但最低不小于0.6Mpa；當工作壓力大于1.0Mpa，為工作壓力加0.5Mpa。

　　b對于大型或高層建筑垂直位差較大的冷（熱）媒水、冷卻水管道系統宜采用分區、分層試壓和系統試壓相結合的方法，一般建筑可采用系統試壓方法。分區、分層試壓：對相對獨立的局部區域的管道進行試壓。在試驗壓力下，穩壓10min，壓力不得下降，再將系統壓力降至工作壓力，在60min內壓力不得下降、外觀檢查無滲漏為合格。

　　系統試壓：在各分區管道與系統主、干管全部連通后，對整個系統的管道進行系統的試壓。試驗壓力以最低點的壓力為準，但最低點的壓力不得超過管道與組成件的承受壓力。壓力試驗升至試驗壓力后，穩壓10min.壓力下降不得大于0.02Mpa，再將系統壓力降至工作壓力，外觀檢查無滲漏為合格。

　　c各類耐壓塑料管的強度試驗壓力為1.5倍工作壓力，嚴密性工作壓力為

　　1.15倍的設計工作壓力；

　　d凝結水系統采用充水試驗，應以不滲漏為合格。

　　檢查數量：系統全數檢查。

　　檢查方法：旁站觀察或查閱試驗記錄。

　　7.1.4 閥門的安裝應符合下列規定：

　　a閥門的安裝位置、強度、進出口方向必須符合設計要求，連接應牢固緊密；

　　b安裝在保溫管道上的各類手動閥門庳柄均不得向下；

　　c閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作大于1.0Mpa及在主干管上起到切斷作用的閥門，應進行強度和嚴密性試驗，合格后方準使用。其他閥門可不單獨進行試驗，待在系統試驗中檢驗。

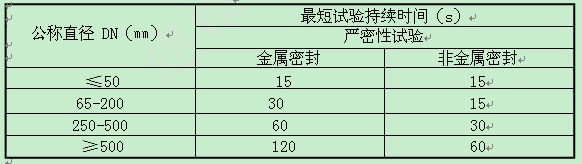

　　強度試驗時，試驗壓力為公稱壓力的1.5倍。持續時間不少于5min，閥門的殼體、填料應無滲漏。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間內保持不變，時間應符合下表的規定，以閥辯密封面無滲漏為合格。

　　公稱直徑DN（㎜）

　　閥門壓力持續時間

　　檢查數量：a、b款抽查5%，且不得少于1個。水壓試驗以每批（同牌號、同規格、同型號）數量中抽查22%，且不得少于1個。對于安裝在主干管上起切斷作用的閉路閥門，全數檢查。

　　檢查方法：按設計圖核對、觀察檢查；旁站或查閱試驗記錄。

　　7.1.5 補償器的補償量和安裝位置必須符合設計及產品技術文件的要求，并應在補償器的預拉伸（或預壓縮）前固定；導向支架的設置應符合所安裝產品技術文件的要求。

　　7.2一般項目7.2.1 當空調系統的管道，采用建筑用硬聚氯乙烯（PVC-U）、聚丙烯（PP-R）、聚丁烯（PB）與交聯聚乙烯（PEX）等有機材料管道時，其連接方法應符合設計和產品技術要求的規定。

　　檢查數量：按總數抽查20%，其不得少于2處。

　　檢查方法：尺量、觀察檢查，驗證產品合格證書和試驗記錄。

　　7.2.2 金屬管道的焊接應符合下列規定：

　　a管道焊接材料的品種、規格、性能應符合設計要求。管道對接焊口的組對和坡口形式等應符合GB50243表9.3.2的規定；對口的平直度為1/1000，全長不大于10㎜.管道的國家大事焊口應遠離設備且不宜與設備接口中心線相重合。管道對接焊縫與支、吊架的距離應大于50㎜；

　　b管道焊縫表面應清理干凈，并進行外觀質量的檢查。焊縫外觀質量不得低于現行國家標準《現場設備、工業管道焊接工程及驗收規范》GB50236中第11.3.3條的IV級規定（氨管為III級）檢查數量：按總數抽查20%，且不得少于1處。檢查方法：尺量、觀察檢查。

　　7.2.3 螺紋連接的管道，螺紋應清潔、規整，斷絲或缺絲不大于螺紋全扣數的10%；連接牢固；接口處根部外露螺紋為2-3扣，無外露填料；鍍鋅管道的鍍鋅層應注意保護，對局部的破損處，應做防腐處理。

　　檢查數量：按總數抽查5%，且不得少于5處。

　　檢查方法：尺量、觀察檢查。

　　7.2.4 法蘭連接的管道、法蘭面應與管道中心線垂直，并同心。法蘭對接應平行，其偏差不應大于其外徑的1.5/1000，且不得大于2㎜；連接螺栓長度應一致、螺母在同側、均勻擰緊。螺栓緊固后不應低于螺母平面。法蘭的襯墊規格、品種與厚度應符合設計的要求。

　　檢查數量：按總數抽查5%，且不得少于5處。

　　檢查方法：尺量、觀察檢查。

　　7.2.5 鋼制管道的安裝應符合下列規定：

　　a管道和管件在安裝前，應將其內、外壁的污物和銹蝕清除干凈。當管道安裝間斷時，應及時封閉敞開的管口；

　　b管道彎制彎管的彎曲半徑，熱彎不應小于管道外徑的3.5倍、冷彎不應小于4倍；焊接彎管不應小于1.5倍；沖壓彎管不應小于1倍。彎管的最大外徑與最小外徑的差不應大于管道外徑的8%，管壁減薄率不應大于15%；

　　c冷凝水排水管坡度，應符合設計文件的規定。當設計無規定時，其坡度宜大于或等于8‰；軟管連接的長度，不宜大于150㎜；

　　d冷熱水管道與支、吊架之間，應有絕熱襯墊（承壓強度能滿足管道重量的不燃、難燃硬質絕熱材料或經防腐處理的木襯墊），其厚度不應小于絕熱層厚度，寬度應大于支、吊架支承面的寬度。襯墊的表面應平整、襯墊接合面的空隙應填實；

　　7.2.6 鋼塑復合管道的安裝，當系統工作壓力不大于1.0Mpa時，可采用涂（襯）塑焊接鋼管螺紋連接，當系統工作壓力為1.0-2.5Mpa時，可采用涂（襯）塑無縫鋼管法蘭連接或溝槽式連接，管道配件均為無縫鋼管涂（襯）塑管件。溝槽式連接的管道，其溝槽與橡膠密封圈和卡箍套必須為配套合格產品。

　　檢查數量：按總數抽查10%，且不得少于5處。

　　檢查方法：尺量、觀察檢查、查閱產品合格證明文件。

　　7.2.7 風機盤管機組及其他空調設備與管道的連接，宜采用彈性接管或軟接管（金屬或非金屬軟管），其耐壓值應大于等于1.5倍的工作壓力。軟管的連接應牢固、不應有強扭和癟管。

　　附件下載：空調水系統管道安裝工藝
