1F418000水閘、泵站與水電站

　　1F418010水閘施工技術

　　1F418011掌握水閘的分類及組成

　　一、常用水閘的分類

　　水閘是一種利用閘門擋水和泄水的低水頭水工建筑物，多建于河道、渠系及水庫、湖泊岸邊。

　　1．按水閘承擔的任務分類（圖1F418011－1）如下：

圖1F418011－1水閘類型及位置示意圖

　　2．按閘室結構形式可分為開敞式、胸墻式及涵洞式等，如圖1F418011－2所示。

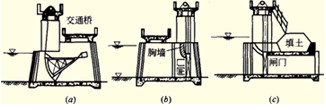

圖1F418011－2閘室結構形式

　　（a）開敞式；（b）胸墻式；（c）涵洞式

　　（1）開敞式：過閘水流表面不受阻擋，泄流能力大。

　　（2）胸墻式：閘門上方設有胸墻，可以減少擋水時閘門上的力，增加擋水變幅。2012年一級建造師考試時間

　　（3）涵洞式：閘門前為有壓或無壓洞身，洞頂有填土覆蓋。多用于小型水閘。

　　3．按過閘流量大小可分為大、中和小型三種形式。過閘流量在1000m3/s以上的為大型水閘；l00～l000m3/s的為中型水閘；小于100m3/s的為小型水閘。

　　二、水閘的組成

　　水閘主要包括上游連接段、閘室和下游連接段三部分。如圖1F418011－3所示。

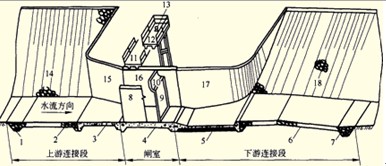

圖1F418011－3水閘的組成部分

　　1－上游防沖槽；2－上游護底；3－鋪蓋；4－底板；5－護坦（消力池）；6－海漫；7－下游防沖槽；8－閘墩；9－閘門；10－胸墻；11－交通橋；12－工作橋；13－啟閉機；14－上游護坡；15－上游翼墻；l6－邊墩；17－下游翼墻；18－下游護坡

　　（一）上游連接段

　　上游連接段用以引導水流平順地進入閘室，保護兩岸及河床免遭沖刷，并與閘室等共同構成防滲地下輪廓，確保在滲流作用下兩岸和閘基的抗滲穩定性。一般包括上游翼墻、鋪蓋、上游防沖槽和兩岸的護坡等。

　　（二）閘室

　　（三）下游連接段
