3.第三題

　　[背景資料]

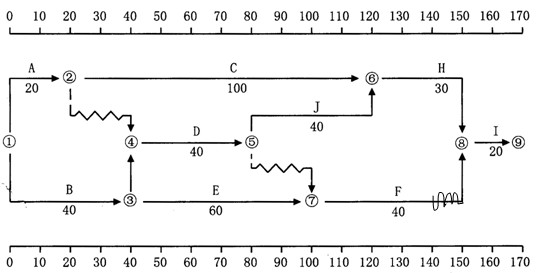

　　已知某工程項目的時標網絡圖計劃如下圖所示。

　　[問題]

　　1.工作E的總時差及自由時差各為多少天？

　　工作E的總時差為10天，自由時差為0天。

　　2.指出網絡計劃的關鍵路線。

　　網絡計劃的關鍵路線為：①→②→⑥→⑧→⑨和①→③→④→⑤→⑥→⑧→⑨。

　　3.工程進展到70天下班時檢查，發現工作A．B已經完成，而工作C．D．E分別需要40天、30天、20天才能完成，試?yán)L制實際進度前鋒線，分析工作C．D．E的實際進度與計劃進度的偏差及影響。

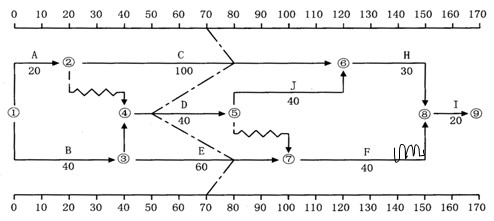

　　實際進度前鋒線如下。

　　分析工作C．D．E的實際進度與計劃進度的偏差及影響如下：

　　（1）工作C實際進度比原計劃提前10天。

　　（2）工作D實際進度比原計劃拖后20天。因?yàn)樗顷P(guān)鍵工作，總時差和自由時差均為0，所以將使工期拖后20天，并將使其緊后工作J的最早開始時間往后推遲20天。

　　（3）工作E實際進度比原計劃提前10天。

　　[參考文獻]：本案例涉及工程項目前鋒線比較法，詳見《工程項目組織與管理》第九章，P243.
