二級建造師實務詞匯：經緯儀

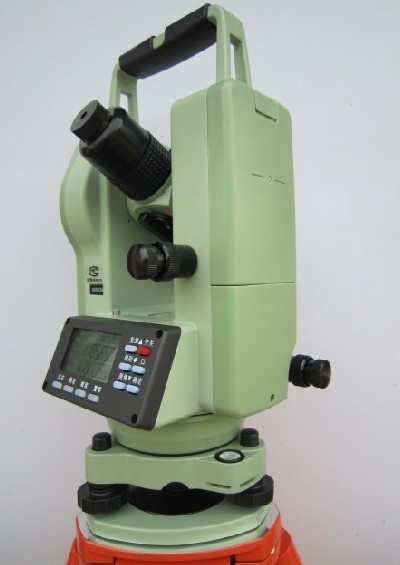

經緯儀，測量水平角和豎直角的儀器；是根據測角原理設計的。目前最常用的是光學經緯儀。
構造
經緯儀的結構（主要常用部件）： 1. 望遠鏡制動螺旋 2. 望遠鏡 3. 望遠鏡微動螺旋 4.水平制動 5. 水平微動螺旋 6. 腳螺旋 9. 光學瞄準器 10.物鏡調焦 11.目鏡調焦 12. 度盤讀數顯微鏡調焦 13. 豎盤指標管水準器微動螺旋 14. 光學對中器 15.基座圓水準器 16.儀器基座 17. 豎直度盤 18. 垂直度盤照明鏡 19. 照準部管水準器20. 水平度盤位置變換手輪
望遠鏡與豎盤固連，安裝在儀器的支架上，這一部分稱為儀器的照準部，屬于儀器的上部。望遠鏡連同豎盤可繞橫軸在垂直面內轉動，望遠鏡的視準軸應與橫軸正交，橫軸應通過水盤的刻畫中心。照準部的數軸（照準部旋轉軸）插入儀器基座的軸套內，照準部可以作水平轉動。
