市政水池是很多非專業學員頭疼的事情，尤其是水下的東西，日常生活中更是見不到的東西，本貼搜集了一些施工圖片，加上相關說明，希望讓大家能更清晰的認識施工工程。

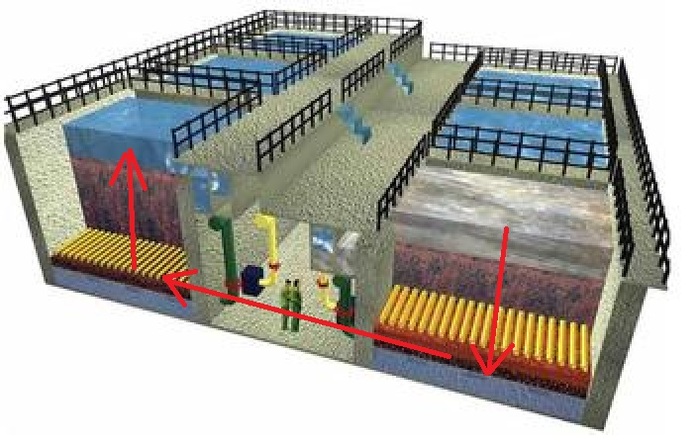

　　市政實務中，有一個章節講的是市政水池，過濾水源的內容，這個池子叫做濾池，其中濾粱、濾板、濾頭等濾字輩小妖精們經常弄的大家暈頭轉向。沒有實務經驗的同學更是連北都找不到了。現在個人在網上搜索了一些圖片資源，分享到這里，希望能幫到大家理解學習。也算是一個拋磚引玉吧，希望有水池大神來補樓。濾池原理：右邊的池子是進水池，通過重力沉淀，生物濾料等工序，然后聯通到左邊的池子。左邊的池子是從下往上過濾的，此時就是濾字輩小妖們的天下了，各種濾粱、濾板、濾頭就群魔亂舞了。最后過濾出來的上層水就是干凈的水了。

　　濾字輩小妖：

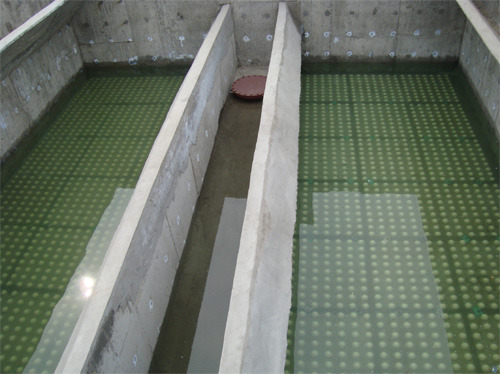

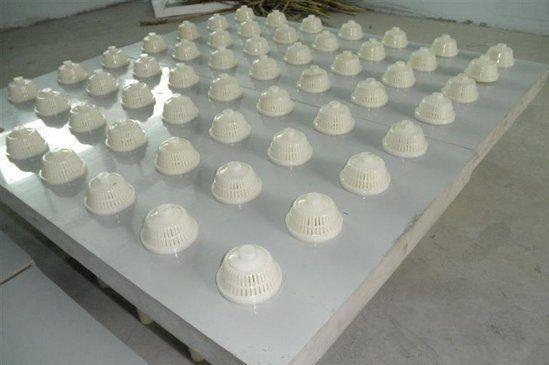

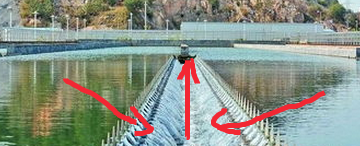

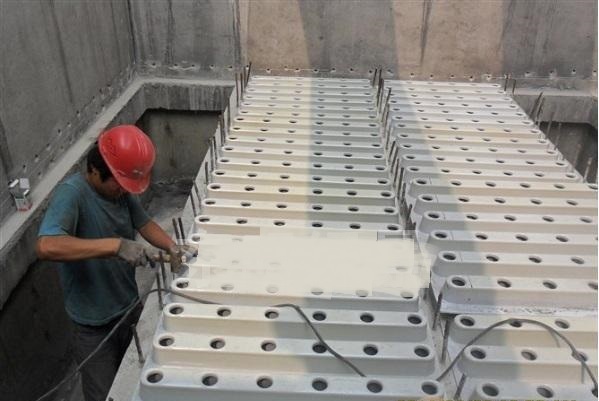

　　濾粱和濾板下面是濾料，水從濾料下面進入，通過濾料和濾頭，排出過濾的水。濾粱實際上就是支撐濾板的結構梁，濾板安裝在濾粱上，濾頭過一段時間就需要沖洗。完工以后就是下圖這樣樣子了。過濾的上層水通過中間的集水通道收集走。

　　由于能力有限，圖片也是根據自己的經驗結合教材揣摩而成，望相關施工大神能夠投李報桃，給大家分享一下現場的那些事兒。
