一級建造師水利水電工程建筑材料有哪些類(lèi)型？對于一級建造師報考熱度上升，小伙伴們是怎么看的，熱度上升這全是因為一級建造師考試的證書(shū)的含金率。今天為大家整理了一級建造師水利水電工程建筑材料有哪些類(lèi)型？希望能助各位考生一臂之力。

　　1F411024　水利水電工程建筑材料的應用

　　一、建筑材料的類(lèi)型

　　(一)建筑材料按其物理化學(xué)性質(zhì)分類(lèi)

　　建筑材料按其物理化學(xué)性質(zhì)可分為無(wú)機材料、有機材料、復合材料三大類(lèi)。

　　1.無(wú)機材料

　　1)無(wú)機非金屬材料

　　(1)無(wú)機膠凝材料

　　①氣硬性膠凝材料：只能在空氣中硬化，并保持或繼續提高其強度，屬于這類(lèi)材料的有石灰、石膏與水玻璃等。只能用于地面上干燥環(huán)境的建筑物。

　　②水硬性膠凝材料：不僅能在空氣中而且能更好地在水中硬化，保持并繼續提高其強度，屬于這類(lèi)材料的有水泥等。既可用于地上也可用于地下或水中的建筑物。

　　2)金屬材料

　　包括黑色金屬材料和有色金屬材料兩類(lèi)。

　　2.有機材料

　　根據《土工合成材料應用技術(shù)規范》GB/T 50290--2014規定，土工合成材料包括土工織物、土工膜、土工復合材料、土工特殊材料四大類(lèi)。

　　(二)建筑材料按材料來(lái)源分類(lèi)

　　建筑材料按材料來(lái)源可分為天然建筑材料和人工材料兩類(lèi)。

　　1.天然建筑材料，如常用的土料、砂石料、石棉、木材等及其簡(jiǎn)單采制加工的成品(如建筑石材等)。

　　2.人工材料，如石灰、水泥、瀝青、金屬材料、土工合成材料、高分子聚合物等。

　　二、建筑材料的應用條件

　　(一)筑壩用土石料

　　主要包括土壩(體)殼用土石料、防滲體用土石料、排水設施和砌石護坡用石料。

　　1.土壩(體)殼用土石料

　　常用于均質(zhì)土壩的土料是砂質(zhì)黏土和壤土，要求其應具有一定的抗滲性和強度，其滲透系數不宜大于1×10-4cm/s;黏料含量一般為10%～30%;有機質(zhì)含量(按重量計)不大于5%，易溶鹽含量小于5%。

　　心墻壩和斜墻壩多用粒徑級配較好的中砂、粗砂、礫石、卵石及其他透水性較高、抗剪強度參數較大的混合料。

　　2.防滲體用土石料

　　一般采用黏土、砂壤土、壤土、黏質(zhì)土等材料。

　　3.排水設施和砌石護坡用石料

　　可采用塊石，其飽和抗壓強度不小于40～50MPa，巖石孔隙率不大于3%，吸水率(按孔隙體積比計算)不大于0.8，重度應大于22kN/m3。也可采用碎石、卵石，不宜使用風(fēng)化巖石。

　　(二)土工合成材料

　　防滲工程;反濾、排水工程;防護工程;加筋土工程。

　　用作加筋材的土工合成材料按不同結構需要分為：土工格柵、土工織物、土工帶和土工格室等。

　　(三)建筑石材

　　(四)水泥

　　1.水泥的品種及主要性能

　　通用硅酸鹽水泥密度一般為3100～3200kg/m3，初凝時(shí)間不得早于45min，終凝時(shí)間不得遲于600min。

　　2.水泥的適應范圍

　　(1)水位變化區域的外部混凝土、溢流面受水流沖刷部位的混凝土，應優(yōu)先選用硅酸鹽水泥、普通硅酸鹽水泥、硅酸鹽大壩水泥，避免采用火山灰質(zhì)硅酸鹽水泥。

　　(2)有抗凍要求的混凝土，應優(yōu)先選用硅酸鹽水泥、普通硅酸鹽水泥、硅酸鹽大壩水泥，并摻用引氣劑或塑化劑，以提高混凝土的抗凍性。當環(huán)境水兼硫酸鹽侵蝕時(shí)，應優(yōu)先選用抗硫酸鹽硅酸鹽水泥。

　　(3)大體積建筑物內部的混凝土，應優(yōu)先選用礦渣硅酸鹽大壩水泥、礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥、火山灰質(zhì)硅酸鹽水泥等，以適應低熱性的要求。

　　(4)位于水中和地下部位的混凝土，宜采用礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥、火山灰質(zhì)硅酸鹽水泥等。

　　3.水泥檢驗的要求

　　水泥應有生產(chǎn)廠(chǎng)家的出廠(chǎng)質(zhì)量證明書(shū)(包括廠(chǎng)名、品種、強度等級、出廠(chǎng)日期、抗壓強度、安定性等代表該產(chǎn)品質(zhì)量的內容)以及28d強度證明書(shū)。

　　有下列情況之一者，應復試并按復試結果使用：用于承重結構工程的水泥，無(wú)出廠(chǎng)證明者;存儲超過(guò)3個(gè)月(快硬水泥超過(guò)1個(gè)月);對水泥的廠(chǎng)名、品種、強度等級、出廠(chǎng)日期、抗壓強度、安定性不明或對質(zhì)量有懷疑者;進(jìn)口水泥。

　　【2017年試題】下列用于水利工程施工的水泥，須按規定經(jīng)過(guò)復試并按復試結果使用的有(　)。

　　A.進(jìn)口水泥

　　B.存儲2個(gè)月的普通水泥

　　C.存儲2個(gè)月的快硬水泥

　　D.對質(zhì)量有懷疑的水泥

　　E.用于承重結構工程且無(wú)出廠(chǎng)證明的水泥

　　『正確答案』ACDE

　　(五)水泥砂漿

　　新拌砂漿的和易性是指其是否便于施工并保證質(zhì)量的綜合性質(zhì)。具體技術(shù)指標包括流動(dòng)性和保水性?xún)蓚€(gè)方面。

　　1.流動(dòng)性

　　常用沉入度表示。沉入度即標準圓錐體在砂漿中沉入的深度。沉入度大的砂漿，流動(dòng)性好。

　　2.保水性

　　保水性可用泌水率表示，工程上采用較多的是分層度這一指標。

　　分層度大于2cm的砂漿易泌水，不宜使用，故砂漿的分層度以1～2cm為宜。

　　【2015年試題】反映水泥砂漿保水性的技術(shù)指標是(　)。

　　A.沉入度

　　B.泌水度

　　C.分層度

　　D.坍落度

　　『正確答案』C

　　(六)水泥混凝土

　　1.組成成分：水　水泥　 砂　 石

　　W 　 C　　 S　 G

　　2.配合比

　　①比例：W/C;C：S：G

　　②單位各種成份用量(配料單)1m3：W、C、S、G

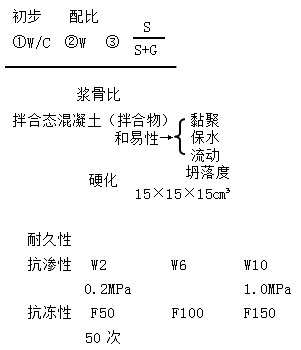

　　3.初步—基準—實(shí)驗室—實(shí)施

　　反映水泥混凝土質(zhì)量的主要技術(shù)指標有：和易性、強度及耐久性。

　　1.和易性

　　水泥混凝土拌合物的和易性包括流動(dòng)性、黏聚性、保水性三個(gè)方面。影響和易性的因素有水泥漿的用量、水泥漿的稠度、砂率、水泥的品種、水泥細度、外加劑的摻入、時(shí)間和溫度等。

　　用桶高(300mm)減去坍落后混凝土最高點(diǎn)的高度，其差值稱(chēng)為坍落度，如差值是10mm，則坍落度為10。

　　2.混凝土的強度

　　(1)混凝土的抗壓強度

　　混凝土抗壓強度是把混凝土拌合物做成邊長(cháng)為15cm的標準立方體試件，在標準養護條件(溫度20℃±2℃，相對濕度95%以上)下，養護到28d齡期，按照標準的測定方法測定的混凝土立方體試件抗壓強度(以MPa計)。

　　(2)混凝土的抗拉強度

　　混凝土的抗拉強度，一般約為相應抗壓強度的10%左右。

　　3.混凝土的耐久性

　　混凝土的耐久性包括抗滲性、抗凍性、抗沖磨性、抗侵蝕性、抗碳化性等。

　　(1)抗滲性是指混凝土抵抗壓力水滲透作用的能力。抗滲等級分為：W2、W4、W6、W8、W10、W12等，即表示混凝土能抵抗0.2、0.4、0.6、0.8、1.0、1.2MPa的水壓力而不滲水。影響混凝土抗滲性的因素有水灰比、骨料最大粒徑、養護方法、水泥品種、外加劑、摻合料和齡期。

　　(2)抗凍性是指混凝土在飽和狀態(tài)下，經(jīng)多次凍融循環(huán)作用而不嚴重降低強度(抗壓強度下降不超過(guò)25%，質(zhì)量損失不超過(guò)5%)的性能。抗凍等級分為：F50、F100、F150、F200、F250及F300等。決定混凝土抗凍性的重要因素有混凝土的密實(shí)度、孔隙構造和數量、孔隙的充水程度。

　　5.混凝土的配合比

　　混凝土配合比是指混凝土中水泥、水、砂及石子材料用量之間的比例關(guān)系。常采用的方法有：

　　(1)單位用量表示法：以每立方米混凝土中各項材料的重量來(lái)表示;

　　(2)相對用量表示法：以各項材料間的重量比來(lái)表示。

　　混凝土配合比的設計，實(shí)質(zhì)上就是確定四種材料用量之間的三個(gè)對比關(guān)系：水灰比、砂率、漿骨比。水灰比表示水泥與水用量之間的對比關(guān)系;砂率表示砂與石子用量之間的對比關(guān)系;漿骨比是用單位體積混凝土用水量表示，是表示水泥漿與骨料用量之間的對比關(guān)系。

　　6.骨料

　　骨料必須堅硬、致密、耐久、無(wú)裂隙。

　　(1)混凝土的細骨料：粒徑在0.16～5mm之間的骨料。按形成條件分為天然砂、人工砂;按細度模數F·M分為粗砂(F·M=3.7～3.1)、中砂(F·M=3.0～2.3)、細砂(F·M=2.2～1.6)、特細砂(F·M=1.5～0.7)。

　　(2)混凝土的粗骨料：粒徑大于5mm的骨料。普通混凝土常用卵石和碎石作粗骨料。水工混凝土所用的粗骨料一般分為特大石(150～80mm或120～80mm)、大石(80～40mm)、中石(40～20mm)、小石(20～5mm)四級。

　　粗骨料的最大粒徑：不應超過(guò)鋼筋凈間距的2/3、構件斷面最小邊長(cháng)的1/4、素混凝土板厚的1/2。對少筋或無(wú)筋混凝土結構，應選用較大的粗骨料粒徑。

　　施工中，宜將粗骨料按粒徑分成下列幾種粒徑組合：① 當最大粒徑為40mm時(shí)，分成D20、D40兩級。

　　②當最大粒徑為80mm時(shí)，分成D20、D40、 D80三級。

　　③當最大粒徑為150(120)mm時(shí)，分成D20、D40、D80、D150(D120)四級。

　　7.混凝土的外加劑

　　外加劑按其主要功能可分為四類(lèi)：

　　(1)改善混凝土和易性的外加劑，包括減水劑、引氣劑、泵送劑等。

　　(2)調節混凝土凝結時(shí)間、硬化性能的外加劑，包括速凝劑、早強劑、緩凝劑。

　　(3)改善混凝土耐久性的外加劑，包括引氣劑、防水劑、阻銹劑、養護劑等。

　　(4)改善混凝土其他性能的外加劑，包括膨脹劑、防凍劑、防水劑和泵送劑等。

　　8.粉煤灰

　　【2014年試題】反映水泥混凝土質(zhì)量的主要技術(shù)指標有(　)。

　　A.安定性

　　B.和易性

　　C.壓縮性

　　D.耐久性

　　E.強度

　　『正確答案』BDE

　　【2016年試題】下列材料用量對比關(guān)系中，不屬于混凝土配合比的是(　)。

　　A.砂率

　　B.水膠比

　　C.漿骨比

　　D.水砂比

　　『正確答案』D

　　(七)建筑鋼材

　　工程所用的鋼筋有熱扎鋼筋、冷軋帶肋鋼筋、冷拉熱軋鋼筋及預應力混凝土用熱處理鋼筋四種。

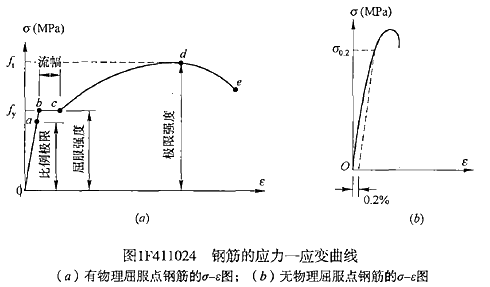

　　2.反映鋼筋塑性性能的基本指標是伸長(cháng)率和冷彎性能。

　　屈服強度、極限強度、伸長(cháng)率和冷彎性能是有物理屈服點(diǎn)鋼筋進(jìn)行質(zhì)量檢查的四項主要指標，而對無(wú)物理屈服點(diǎn)的鋼筋則只測定后三項。

　　鋼材的力學(xué)性能主要有抗拉性能(抗拉屈服強度、抗拉極限強度、伸長(cháng)率)、硬度和沖擊韌性等;工藝性能有焊接性能及冷彎性能。

　　(1)抗拉屈服強度：指鋼材在外力作用下開(kāi)始產(chǎn)生塑性變形時(shí)的應力。

　　(2)抗拉極限強度：指試件破壞前，應力—應變圖上的最大應力值。

　　(3)伸長(cháng)率：指鋼材拉斷后，標距長(cháng)度的伸長(cháng)量與原標距長(cháng)的比值。

　　3.鋼筋檢驗

　　進(jìn)入施工現場(chǎng)的鋼筋，應具有出廠(chǎng)質(zhì)量證明書(shū)或試驗報告單，每捆(盤(pán))鋼筋均應掛上標牌，標牌上應注有廠(chǎng)標、鋼號、產(chǎn)品批號、規格、尺寸等項目，在運輸和儲存時(shí)不得損壞和遺失這些標牌。

　　到貨鋼筋應分批進(jìn)行檢驗，檢驗時(shí)以60t同一爐(批)號、同一規格尺寸的鋼筋為一批。隨機選取2根經(jīng)外部質(zhì)量檢查和直徑測量合格的鋼筋，各截取一個(gè)抗拉試件和一個(gè)冷彎試件進(jìn)行檢驗，不得在同一根鋼筋上取兩個(gè)或兩個(gè)以上同用途的試件。鋼筋取樣時(shí)，鋼筋端部要先截去500mm再取試樣。在拉力檢驗項目中，包括屈服點(diǎn)、抗拉強度和伸長(cháng)率三個(gè)指標。

　　對鋼號不明的鋼筋，需經(jīng)檢驗合格后方可使用。檢驗時(shí)抽取的試件不得少于6組。

　　更多考試信息可關(guān)注【一級建造師】微信公眾號~
