一、網絡(luò )圖的組成

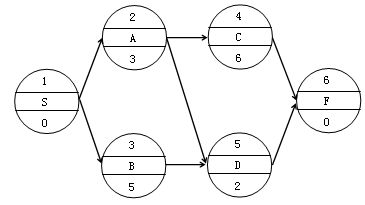

概念：由箭線和節點組成，用來表示工作流程的有向、有序網狀圖形。

分類：雙代號網絡(luò )圖、單代號網絡(luò )圖。

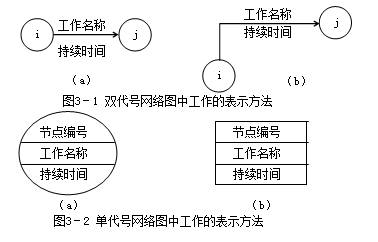

雙代號網絡(luò )圖（箭線式網絡(luò )圖）——以箭線及其兩端節點的編號表示工作；同時，節點表示工作的開始或結束以及工作之間的連接狀態。

單代號網絡(luò )圖（節點式網絡(luò )圖）——以節點及其編號表示工作，箭線表示工作之間的邏輯關系。

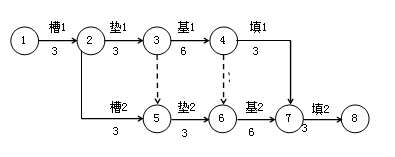

在雙代號網絡(luò )圖中，有時存在虛箭線，稱為虛工作。

虛工作既不消耗時間，也不消耗資源——相鄰兩項工作之間的邏輯關系。

在單代號網絡(luò )圖中，虛擬工作只能出現在網絡(luò )圖的起點節點或終點節點處。

二、工藝關系和組織關系

（一）工藝關系

生產性工作之間由工藝過程決定的、非生產性工作之間由工作程序決定的先后順序關系稱為工藝關系。

（二）組織關系

工作之間由于組織安排需要或資源（勞動力、原材料、施工機具等）調配需要而規定的先后順序關系稱為組織關系。

三、緊前工作、緊后工作和平行工作

（一）緊前工作

網絡(luò )圖中，相對于某項工作而言，緊排在該工作之前的工作稱為該工作的緊前工作。

（二）緊后工作

網絡(luò )圖中，相對于某項工作而言，緊排在該工作之后的工作稱為該工作的緊后工作。

（三）平行工作

網絡(luò )圖中，相對于某項工作而言，可以與該工作同時進行的工作即為該工作的平行工作。

四、先行工作和后續工作

（一）先行工作

相對于某項工作而言，從網絡(luò )圖的起點節點開始，順箭頭方向經過一系列箭線與節點到達該工作為止的各條通路上的所有工作，都稱為該工作的先行工作。

（二）后續工作

相對于某項工作而言，從該工作之后開始，順箭頭方向經過一系列箭線與節點到網絡(luò )圖的終點節點的各條通路上的所有工作，都稱為該工作的后續工作。

五、線路、關鍵線路和關鍵工作

（一）線路

網絡(luò )圖中從起點節點開始，沿箭頭方向順序通過一系列箭線與節點，最后到達終點節點的通路稱為線路。

（二）關鍵線路和關鍵工作

線路上所有工作的持續時間總和稱為該線路的總持續時間。

總持續時間最長的線路稱為關鍵線路，關鍵線路的長度就是網絡(luò )計劃的總工期。

在網絡(luò )計劃中，關鍵線路可能不止一條。而且在網絡(luò )計劃執行過程中，關鍵線路還會(huì )發生轉移。

關鍵線路上的工作稱為關鍵工作。關鍵工作的實際進度是建設工程進度控制工作中的重點。

同步試題

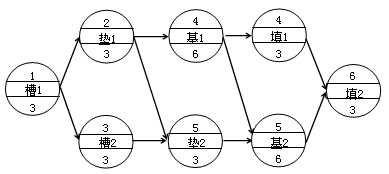

1.某工程雙代號網絡(luò )計劃如下圖所示，工作B的后續工作有（）。（2012年）

A.工作D

B.工作E

C.工作J

D.工作K

E.工作L

【正確答案】BCDE

【答案解析】本題考查的是先行工作和后續工作。工作B的緊后工作有E、G、H、I四項工作，在B工作后面的E、G、H、I、J、K、L工作都是后續工作。參見教材P37。

例題

1.雙代號網絡(luò )計劃中的節點表示（　）。

A.工作的連接狀態

B.工作的開始

C.工作的結束

D.工作的開始或結束

【正確答案】D

【答案解析】本題考查的是網絡(luò )圖的組成。雙代號網絡(luò )圖（箭線式網絡(luò )圖）以箭線及其兩端節點的編號表示工作；同時，節點表示工作的開始或結束以及工作之間的連接狀態。參見教材P35。

2.在工程網絡(luò )計劃執行過程中，如果發現某工作進度拖后，則受影響的工作一定是該工作的（　）。

A.平行工作

B.后續工作

C.先行工作

D.緊前工作

【正確答案】B

【答案解析】本題考查的是先行工作和后續工作。在工程網絡(luò )計劃執行過程中，如果發現某工作進度拖后，則受影響的工作一定是該工作的后續工作。參見教材P37。

3.關于網絡(luò )圖中的虛工作，表述正確的是（　）。

A.虛工作既不消耗時間，也不消耗資源

B.雙代號網絡(luò )圖中，虛工作主要用來表示相鄰兩項工作之間的邏輯關系

C.雙代號網絡(luò )圖中，為了避免兩項工作編號重復，用虛工作加以區分

D.虛工作只消耗時間，不消耗資源

E.單代號網絡(luò )圖中的虛擬工作只能出現在網絡(luò )圖的起點節點或終點節點處

【正確答案】ABCE

【答案解析】本題考查的是先行工作和后續工作。在雙代號網絡(luò )圖中，有時存在虛箭線，稱為虛工作。虛工作既不消耗時間，也不消耗資源，表示相鄰兩項工作之間的邏輯關系。參見教材P36。
