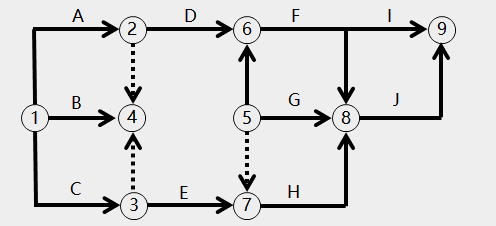

　　【例題·多選】(2021)某工程雙代號網絡計劃如下圖所示，圖中出現的錯誤有(　)。

　　A.多個起點節點

　　B.多個終點節點

　　C.存在循環回路

　　D.箭線上引出箭線

　　E.存在無箭頭的工作

　　『正確答案』ABD

　　『答案解析』本題考查的是雙代號網絡圖的繪制。選項A，節點①、⑤都是起點節點;選項B，節點④、⑨都是終點節點;選項D，箭線⑥-⑨引出了指向節點⑧的箭頭。
