在單代號網絡計劃中，判斷關鍵線路的方法之一為：從起點節點開始到終點節點均為關鍵工作，且所有工作的間隔時間為零的線路為關鍵線路。

需要注意，這里必須同時滿足兩個條件：

一、從起點節點開始到終點節點均為關鍵工作。

二、所有工作的間隔時間為零。

對于這條規則，很多小伙伴感覺理解起來有些晦澀。我們選取一個實例來稍加解釋，希望能幫助小伙伴們加深對這條規則的理解。由于雙代號和單代號的繪圖規則基本相同，只是有一些細微偏差，我們下面利用雙代號網絡圖來解釋一下這個規則。

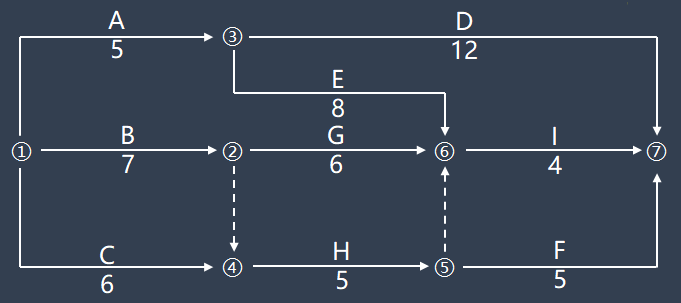

下圖所示雙代號網絡圖：

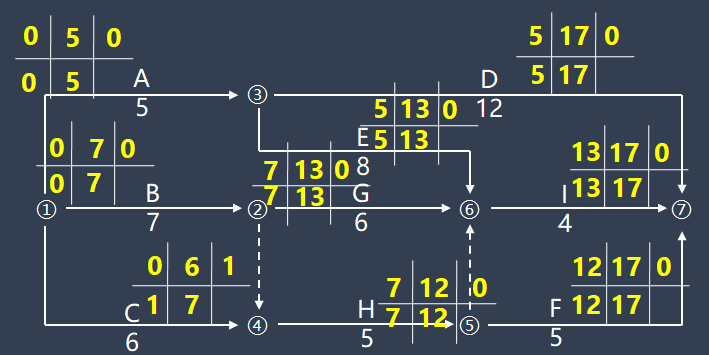

我們分別將時間參數進行標注，如下圖所示。

通過以上分析可以得出關鍵線路為：①③⑦、①③⑥⑦、①②⑥⑦，關鍵線路的持續時間為17，關鍵線路上各工作的總時差都為0，所有關鍵工作的間隔時間均為0。

這里我們需要補充說一點：當計劃工期等于計算工期時，并不是所有的總時差為0的工作都是關鍵工作，必須是自始至終線路上的工作的總時差全部為0的才是關鍵工作。

我們?cè)賮?lái)看①②④⑤⑥⑦這條線路，這條線路總的持續時間為16，這條線路上的工作B、H、I總時差均為0，因而B(niǎo)、H、I均為關鍵工作，但是這條線路并不是關鍵線路。雖然H和I均為關鍵工作，但是H和I之間存在時間間隔，LAGHI=13-12=1，所以①②④⑤⑥⑦這條線路不是關鍵線路。

綜上所述，從起點節點開始到終點節點均為關鍵工作，且所有工作的間隔時間為零的線路為關鍵線路，但凡有工作之間的時間間隔不為零，那么這條線路一定不是關鍵線路。

以上就是對于單代號網絡計劃關鍵線路判定方法的分享，想要了解更多的內容，請觀看建設工程教育網監理工程師欄目。
