一、 工程概況：

　　**人民醫院主體大樓工程地下兩層，裙房五層，主樓十九層，建筑高度104m ，為框架剪力墻結構，建筑面積88600㎡.本工程每層設有配電管理間一個，且每層配電管理間位置統一，地下一層至設備層裙房配電管理間有裙房照明母線、裙房動力母線、主樓照明母線、主樓動力母線、備用母線、強電電纜橋架、弱電電纜橋架敷設，設備層至二十二層有主樓照明母線、主樓動力母線、備用母線、強電電纜橋架、弱電電纜橋架敷設。母線、電纜橋架均需穿樓板敷設，對母線、電纜橋架安裝帶來很大難度。

　　二、工藝原理及適用范圍：

　　2.1工藝原理：

　　采用二次預留，二次封堵技術。

　　在主體施工階段，在需要安裝母線、橋架的地方預留長洞。在母線、橋架安裝前，根據實際母線、橋架排列位置及外部尺寸，在原預留長洞內，確定實際預留孔洞的位置，并對原預留長洞進行封堵，采用砼澆筑。待母線、橋架安裝完畢，再用防火材料，對母線、橋架穿樓板處做放火隔堵處理，使之符合防火要求。

　　2.1適用范圍：

　　母線、橋架穿樓板預留及封堵技術適用于工業及民用建筑中，母線、橋架穿樓板施工，樓板為現澆混凝土結構。

　　三、工藝流程及特點：

　　3 .1  工藝特點：

　　母線、橋架穿樓板洞采用二次預留，二次封堵技術，具有工藝簡單可行，降低工作勞動強度，節約施工成本，安裝質量高等特點，此工藝關鍵工序在第二次預留及封堵。

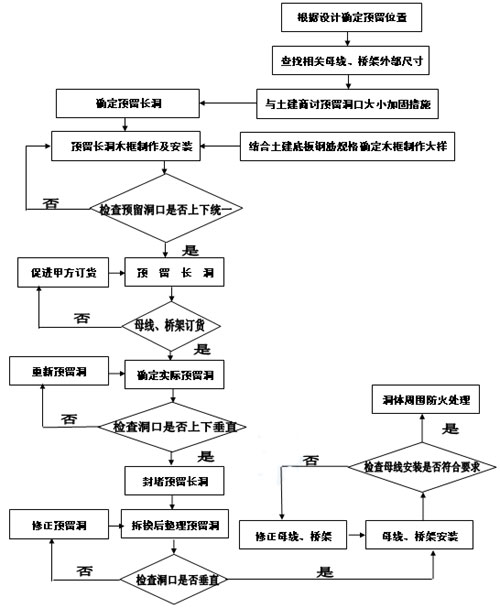

　　3.2工藝流程：

　　四、操作要點：

　　4.1確定預留長洞根據電氣圖紙，確定母線、橋架的規格、型號，查找母線，橋架有關資料，確定母線、橋架的外形尺寸。結合土建結構情況，與土建協商預留洞的大小及具體位置。預留通長長洞，保留長洞內的鋼筋，長洞的大小比母線、橋架實際外形尺寸大100～200mm.

　　4.2預留長洞模板制作：

　　根據所確定的預留長洞尺寸，結合長洞內鋼筋的規格、型號，制作預留木框，其數量，根據實際施工進度確定。

　　4.3預留長洞：

　　在土建主體結構施工時，現澆板鋼筋綁扎完成后，將預制木框放在需預留長洞的位置，不得破壞木框內的鋼筋，并對木框采取加固措施，以免澆筑砼時移位。

　　4.4確定實際預留洞：

　　在母線、橋架施工前，根據最終確定的母線、橋架規格、型號及排列順序，在原預留長洞內確定母線、橋架的實際安裝位置。在實際安裝位置處預留洞口大小比母線、橋架實際外形尺寸大50～100mm.

　　4.5實際預留洞木框制作：

　　根據確定的實際預留洞大小，制作木框，其數量根據土建封堵計劃確定。

　　4.6預留長洞封堵：

　　在土建封堵預留長洞的模板支護完畢，將制作好的木框，放在母線、橋架實際安裝位置。將洞內鋼筋剪斷，與土建協商加固方案，并進行加固。在土建澆筑砼時，留守看護人員。

　　4.7整理實際預留洞：

　　待土建拆模時，及時清除預留木框，將預留洞四周清理并形成毛茬，上下拉垂線，修整各層實際預留洞，使之上下在一條線上。

　　4.8母線、橋架安裝：

　　核對實際預留孔洞無誤后，進行母線及橋架安裝。保證母線、橋架垂直偏差在允許范圍內。

　　4.9洞體周圍防火處理：

　　母線、橋架安裝完畢，根據實際情況，對母線、橋架穿越樓板處支護模板（模板可根據實際情況就地取材），待模板支護完畢，先將防火巖棉等防火材料敷設在母線、橋架周邊，防火材料與預留洞口間用混凝土封堵。拆模后，及時對樓板上、下表面做細部處理，使之與周圍地面或墻面一致。

　　五、施工機具、設備及材料：

　　5.1施工機具：

　　鐵錘、鋸、鋼筋剪、線墜、鋼絲、鋼尺等。

　　5.2 施工材料：

　　防火巖棉、水泥、沙子、竹膠合板、鋼釘?shù)取?/p>

　　六、質量標準：

　　6.1質量要求

　　6.1.1預留洞木框制作，必須標準統一，并有一定強度。對放置好的木框，采取加固措施，并留守看護人員，確保砼澆筑時不移位。

　　6.1.2實際預留洞，在各層排列順序、大小，必須一致。上下拉通線檢查，偏差不大于10mm.

　　6.1.3防火封堵，必須嚴密，且符合消防防火要求。

　　6.2質量措施：

　　6.2.1 預留木框制作，采用專人制作，確保木框統一。對木框的放置、加固由專人負責，并及時檢查。

　　6.2.2 采用細鋼絲，上下拉通線，確保各層預留洞大小及順序一致。

　　6.2.3 防火封堵后，按防火要求進行試驗，確保符合防火要求。

　　七、勞動組織及安全：

　　7.1安全措施：

　　7.1.1 對預留洞要及時封蓋，并有警示標語，要經常檢查拉線用鋼絲的強度，發現問題及時更換。

　　7.1.2 對安裝到位的母線、橋架進行二次防火封堵時，母線及電纜橋架內的電纜均不得帶電。

　　7.2勞動組織：

　　7.2.1 在主體施工階段，由1～2個木工制作木框，并有專人對放置的木框進行加固、看護，確保澆筑砼時木框不移位。

　　7.2.2由3～4人上下拉通線確定各層實際預留洞位置，排列順序及大小。

　　7.2.3由2人對實際預留洞進行修正，確保各層位置統一，洞四壁留有毛茬。

　　7.2.4 母線、橋架安裝完畢，有1～2人，對母線、橋架穿樓板處縫隙，進行防火封堵。

　　7.2.5 母線、橋架穿樓板防火封堵后，及時通知土建施工隊伍，安排1-2人對樓板上、下表面做細部處理，使之與周圍地面或墻面一致八、經濟效益分析：

　　對母線、橋架穿樓板洞采用二次預留，二次封堵得做法。與安裝完母線、橋架，在封堵母線、橋架穿樓板洞相比較。以臨沂市人民醫院主體大樓工程為例，可節約防火巖棉4m³，4×600＝2400元；可節約竹膠合板64m²， 64×60＝3840元；電工可節約人工費80×28 ＝2400元；土建可節約人工費120×28＝3360元；總和計為2400＋2400＋3360＋3840＝12000元。提高施工效率，降低了勞動強度，保護了土建結構，提高了施工質量。得到建設單位、監理單位的認可，有好多在建高層建筑安裝單位，到臨沂市人民醫院主體大樓工程參觀、學習，取得良好的社會效益和經濟效益。
