二、路基填筑施工說明

　　一 ）路基填筑施工

　　1、基底處理 及清表

　�。�1）基底處理

　　填筑前按招標文件技術規范要求，認真做好基底處理，根據基底土質、水文、植被情況及填土高度分別采取相應的處理措施。

　�。�2）清表

　　施工便道打通之后，用推土機、平地機、挖掘機對路基填筑范圍原地面上的樹木、植物等進行清理，表土清除深度 10~30cm ，清除的表土雜物堆棄于施工便道對側路基坡腳線與公路界碑之間。

　　清表結束后，用平地機進行整平，用壓路機對清表后的原地面進行碾壓，壓實度符合設計及規范的要求，清表質量、壓實度、清表后高程及工程數量報監理工程師檢驗批準。

　　2 、填料試驗與壓實試驗

　　路基填筑前，選取 200m 具有代表性的路段，按規范規定的方法對填料進行顆粒分析、含水量與密實度、液限和塑限、有機質含量、承載比（ CBR ）和擊實等試驗。

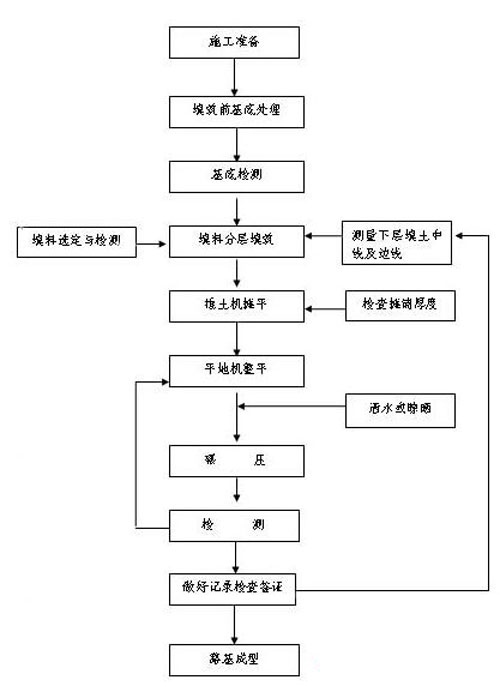

　　3 、填筑作業

　�。�1）施工放樣

　　開工前，先進行導線、中線、水準點的復測，根據現場實際情況增設必要的導線、水準點。測量成果經監理工程師核準后，再按圖紙放出路基中線、坡腳、邊溝等位置。

　�。�2）填筑方式

　　路堤采用水平分層填筑，按照橫斷面全寬分成水平層次，逐層向上填筑。

　�。�3）攤鋪

　　攤鋪?zhàn)鳂I(yè)采用推土機、平地機進行，從路基最低處開始分層平行攤鋪，松鋪層的厚度按路堤試驗段得出的數據確定。一般土方最大松鋪厚度不大于 300mm ，最小為 100mm .

　　（4）碾壓

　　土料攤鋪平整后即開始碾壓，先用推土機或輕型壓路機對松鋪層表面進行預壓，然后再用大噸位振動壓路機壓實。

　　二） 特殊路基處理

　　本合同段特殊路基主要為軟弱地基路段路基，采用擠密碎石樁進行基底處理。

　　1 、碎石擠密樁施工

　�。�1）施工準備

　�、賹徍耸煜な┕ぴO(shè)計圖，了解碎石擠密樁的機理及施工數量、施工里程、標高、樁長、打設地質情況等。

　�、谶M(jìn)行現場測量放樣，確定打設范圍，并對打投范圍內的基底進行清理，清除表層土30cm，回填普通土30～50cm壓實并作成路拱以利排水，橫坡以2～4%為宜。

　�。�2）碎石樁施工

　　①測量放樣：根據設計樁位采用小竹釘進行現場放樣作業。

　�、跈C(jī)械選型：本標段碎石樁機選用DZ60型樁機。

　�、墼嚇都八槭瘶妒┕ぃ涸嚇恫簧儆�5根，主要是確定碎石加入 量及密實度，沖水量、水壓等指標。試驗完成后，進行貫入試驗及靜荷試驗，以確定試樁質量。試樁成功后，進行大量碎石樁施工作業。本標段碎石樁施工采用重復壓拔管法。為保 證碎石樁打插深度符合設計要求，打插前，應在導管上設置明顯的深度控制標記，導管對位后，檢查其軸向偏差不大于 1.5%，導管振動下沉到設計標高后，通過漏斗向管內施放碎石（加入量通過試樁確定），導管上拔時，每提升1m即向下下壓0.5m，如此反復到 導管口離開地面。此時，地面應有一堆碎石溢出，否則，碎石樁則達不到中密狀態，應補打補填碎石。

　�。�3）施工注意事項

　�、偎槭�粒徑選用20～50mm，含泥量不大于10%.

　�、诳刂拼虿迳疃�，在導管上做上控制標記。

　�、劭刂坪贸凉芴嵘�速度及高度、壓管高度、拔管速度控制在1m/min.

　�、芩槭瘶妒┐蝽樞蛴蓛蛇呄蛑虚g、兩端向中部推進。

　�、菰谕其佀槭瘔|層前，對樁體進行標準貫入試驗及靜荷載試驗。

　　三） 橋、涵臺背回填

　　橋涵臺背回填時，其結構的圬工強度應達到規范要求。回填土采用 10% 的石灰土填筑，從原地面起水平分層填筑，每一填層的松鋪厚度不大于 150mm ，采用小型振動壓實機具壓實，確保每填層的壓實度符合規范要求。橋涵填土范圍應符合設計或規范要求。涵洞兩側的填土與壓實對稱或同時進行。
