試題三：（30分）

　　本試題分三個專業（Ⅰ土建工程、Ⅱ工業管道安裝工程、Ⅲ電氣安裝工程），請任選其中一題作答。若選多題，按所答的第一題（卷面順序）計分。

　?、?。土建工程

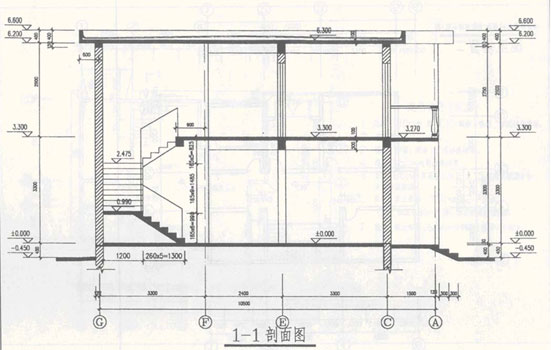

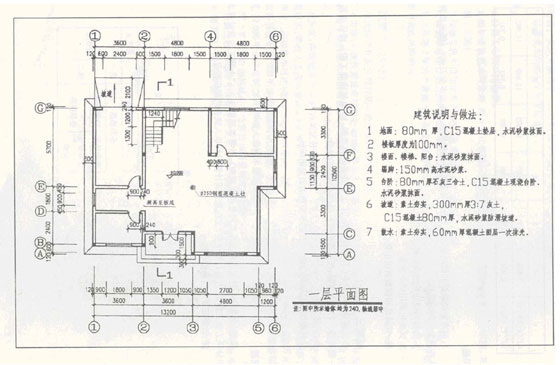

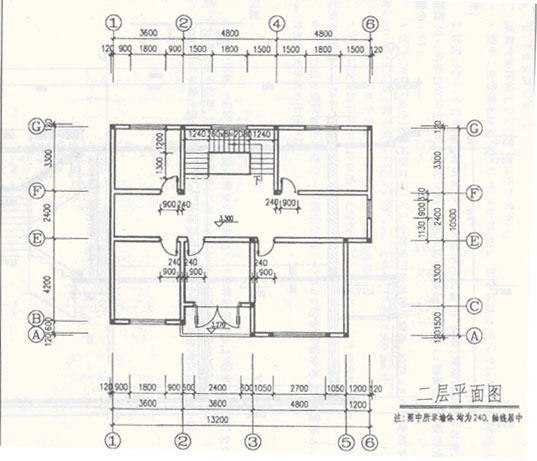

　　某磚混結構二層別墅的一、二層平面和剖面如圖所示。

　　問題：

　　依據《全國統一建筑工程預算工程量計算規則》，計算答題紙表3.1“土建工程量計算表”中分項工程工程量，并將計量單位、工程量及其計算過程填入該表的相應欄目中。

　　注：計算結果保留兩位小數。

　?、?。工業管道安裝工程

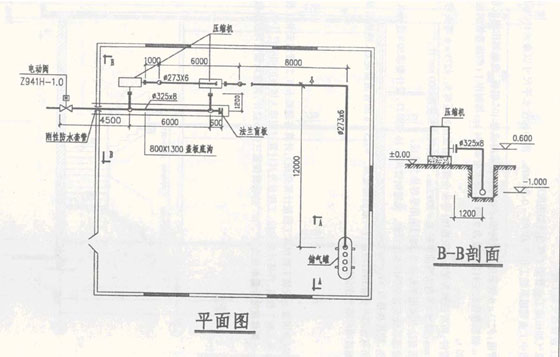

　　某氮?dú)饧訅赫竟I(yè)管道工程系統如圖所示：

　　圖中工業管道系統工作壓力PN=0.75MPa.圖中標注水平尺寸以毫米計，標高以米計。

　　管道：273×6管采用無縫鋼管；325×8管采用成卷10＃鋼板，現場制作鋼板卷管，安裝每10m鋼板卷管的主材消耗量為9.88m，每米重62.54kg；每制作1t鋼板卷管鋼板的消耗量為1.05t.

　　管件：所有三通為現場挖眼連接：彎頭全部采用成品沖壓彎頭，273×6彎頭彎曲半徑R=400mm，325×8彎頭彎曲半徑R=500mm.電動閥門長度按500mm計。

　　所有法蘭采用平焊法蘭，閥門采用平焊法蘭連接。

　　管道系統安裝完畢作水壓試驗。無縫鋼管共有16道焊口，設計要求50％進行X光射線無損探傷，膠片規格為300×80mm.

　　所有管道外壁除銹后均進行一般刷油處理。325×8的管道需絕熱，絕熱層厚δ=50mm，外纏玻璃纖維布作保護層。

　　問題：

　　依據《全國統一安裝工程預算工程量計算規則》，計算答題紙表3.2“管道安裝工程量計算表”中分項工程工程量，并將計量單位、工程量及其計算過程填入該表的相應欄目中。

　　注：計算結果除計量單位為“t”、“m³”的項目保留三位小數外，其它均保留兩位小數。

　?、?。電氣安裝工程

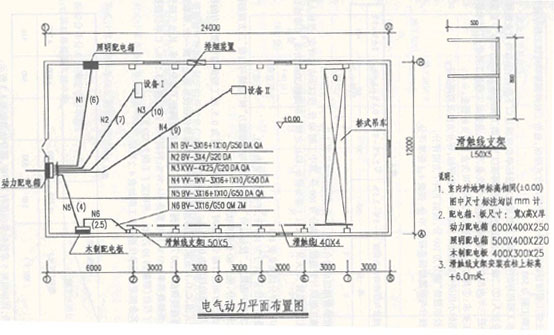

　　某車間電氣動力安裝工程如圖所示：

　　1.動力箱、照明箱均為定型配電箱，嵌墻暗裝，箱底標高為+1.4m.木制配電板現場制作后掛墻明裝，底邊標高為+1.5m，配電板上權裝置一鐵殼開關。

　　2.所有電纜、導線均穿鋼保護管敷設。保護管除N6為沿墻、柱明配外，其他均為暗配，埋地保護管標高為-0.2m.N6自配電板上部引至滑觸線的電源配管，在②柱標高+6.0m處，接一長度為0.5m的彎管。

　　3.兩設備基礎面標高+0.3m，至設備電機處的配管管口高出基礎面0.2m，至排煙裝置處的管口標高為+6.0m.均連接一根長0.8m同管徑的金屬軟管。

　　4. 電纜計算預留長度時不計算電纜敷設馳度、波形變度和交叉的附加長度。連接各設備處電纜、導線的預留長度為1.0m，與滑獨線接處預留長度為1.5m.電纜頭戶內干包式，其附加長度不計。

　　5. 滑觸線支架（L50×50×5，每米重3.77kg）采用螺栓固定；滑獨線（L40×40×4，每米重2.422kg）兩端設置指示燈。

　　6. 圖中管路旁括號內數字表示該管的平面長度。

　　問題：

　　依據《本國統一安裝工程預算工程量計算規則》，計算答題紙表3.3“電氣安裝工程量計算表”中分項工程工程量，并將計量單位、工程量及計算過程填入該表的相應欄目中。

　　注：計算結果保留兩位小數。

　　試題三（30分）

　?、?、土建工程

　　一、答案及評分標準

　　表3.1

　　土建工程量計算表

　　序號 分項工程名稱 計量單位 工程量 計算過程

　　1 建筑面積 m² 265.07（0.5分） 一層：10.14×3.84+9.24×3.36+10.74×5.04+5.94×1.2=131.24

　　二層：131.24

　　陽臺1/2×（3.36×1.5+0.6×0.24）=2.59

　　2 外墻外邊線總長 m 50.16（0.5分） 10.14+13.44+（10.74+1.2）+（12.24+0.9+1.5）=50.16

　　3 外墻中心線總長 m 49.20（0.5分） 50.16-4×0.24=49.2

　　4 內墻凈長線總長 m 54.18（0.5分） 一層：3.36+3.36+4.56+5.7+1.5+3.3=21.78

　　二層：3.36×3+4.56×2+3.3×4=32.4

　　5 外腳手架 m² （0.5分） 326.04（0.5分） 50.16×6.50=326.04

　　6 內腳手架 m² （0.5分） 163.66（0.5分） 21.78×3.2+32.4×2.9=163.66

　　7 柱腳手架 m² （0.5分） 14.47（0.5分） （×3.14×0.125+3.6）×3.3=14.47

　　8 室內地面混凝土墊層 m³（0.5分） 9.14（0.5分） （131.24-49.2×0.24-21.78×0.24×0.08=9.14

　　9 水泥沙漿樓地面 m² （0.5分） 214.91（0.5分） 一層：131.24-49.2×0.24-21.78×0.24=114.20

　　二層：131.24-49.25×0.24-32.4×0.24-4.56×2.40=100.71

　　10 水泥沙漿樓梯面層 m² （0.5分） 8.42（0.5分） 1.20×4.56+1.24×1.30+1.24×1.08=8.42

　　11 一層F軸踢腳線 m（0.5分） 9.36（0.5分） 4.08-0.24+4.80=9.36

　　12 散水原土打夯 m² （0.5分） 25.20（0.5分） 0.6×[2×（13.2+0.24+10.5+0.24）-0.6+0.6×4-3.6s

　　13 臺階三合土 m³（0.5分） 0.34（0.5分） （3.36+0.6×2+0.6）×0.6+（3.36+0.3）×0.3=4.2

　　14 水泥砂漿臺階抹面 m²（0.5分） 4.20（0.5分） （3.36+0.6×2+0.6）×0.6+（3.36+0.3）×0.3=4.2

　　15 坡道三七灰土 m³（0.5分） 2.27（0.5分） 3.6×2.1×0.30=2.27

　　16 坡道混凝土墊層 m³（0.5分） 0.60（0.5分） 3.6×2.1×0.08=0.60

　　17 混凝土散水一次抹光 m²（0.5分） 25.20（0.5分） 25.20

　　二、評分說明

　　1、表中“計算過程”合并計算且正確的，合并給分。

　　2、表中序號“1-4”中計量單位未標或錯標的，每處少給0.5分。

　　3、表中序號“5-17”中計量單位欄填寫《全國統一建筑工程基礎定額》定額計量單位的，對應定額單位工程量計算正確的，兩欄都給分；僅填定額計量單位，沒計算工程量或錯計算工程量的，計算單位也給分。

　?、?、工業管道安裝工程

　　一、答案及評分標準

　　表3.2

　　管道工程量計算表

　　序號 工程名稱及其規格 計量單位 工程量 計 算 過 程

　　1 無縫鋼管安裝φ273×6 m（0.5分） 38.4（0.5分） （1.0+4.5-0.8）×2+6+8+12+（4.5-1.5）

　　2 無縫鋼管安裝φ108×6 m 0.5 5-4.5

　　3 鋼板卷管安裝φ325×8 m（0.5分） 16.7（0.5分） （1.2+1+0.6）×2+0.6+6.4.5

　　4 管件安裝DN300 個 4 彎頭2個 三通2個

　　5 管件安裝DN250 個 6 彎頭5個 三通1個

　　6 電動閥門DN300 個 1 1

　　7 法蘭閥門DN250 個 3 碟閥2個 止回閥1個

　　8 安全閥DN100 個 1 1

　　9 法蘭DN300 副 1 1

　　10 法蘭DN300 片 3 1+1+1

　　11 法蘭DN250 副 3 1+1+1

　　12 法蘭DN250 片 3 1+1+1

　　13 法蘭DN100 片 1 1

　　14 鋼板卷管制作δ325×8 t（0.5分） 1.032（0.5分） 16.7×9.88÷10×0.06254

　　15 鋼板開卷平直=8mm t（0.5分） 1.083（0.5分） 1.032×1.05

　　16 防水套管制作DN300 個 1 1

　　16′ 防水套管制安裝DN300 個 1 1

　　17 X光無損探傷拍片 張（0.5分） 40（0.5分） 每個焊口拍片數325×÷（300-2×25）=4.08，應取5

　　共拍片數：16×50%×5=40

　　18 管道刷油 m²（0.5分） 50.13（0.5分） （0.273×π×38.4）+（0.325×π×16.7）+（0.108×π×0.5）

　　19 管道絕熱 m³（0.5分） 1.020（0.5分） 16.7×π×（0.325+1.033×0.05）×1.033×0.05

　　20 管道絕熱保護層 m²（0.5分） 22.98（0.5分） 16.7×π×（0.325=2.1×0.05+0.0082）

　　二、評分說明

　　表中“計算過程”欄，合并計算且正確的應合并給分。

　　表中若按定額計量單位計算，也視為正確。

　　表中“計量單位”、“工程量”、“計算過程”三處綜合計分時，每錯一處少給0.5分，每項最低為0分。

　　表中第16、16′項，合并列項給0.5分。
